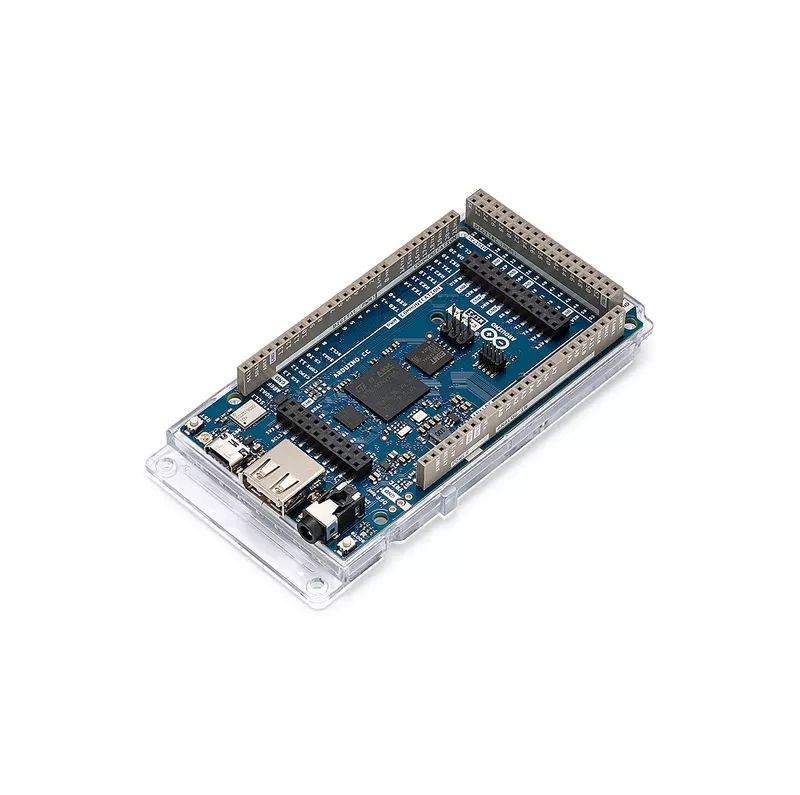

Description

Caractéristiques

• Microcontrôleur STM32H747XIH6 Double cœur
• Cœur Arm Cortex-M7 32 bits avec FPU double précision et cache L1 jusqu’à 480 MHz
• Cœur Arm Cortex-M4 32 bits avec FPU jusqu’à 240 MHz
• Module Murata 1DX Wi-Fi/Bluetooth
• Wi-Fi 802.11b/g/n 65 Mbps
• Bluetooth Low Energy (version 5.X via la pile Cordio, version 4.2 via la pile Arduino)

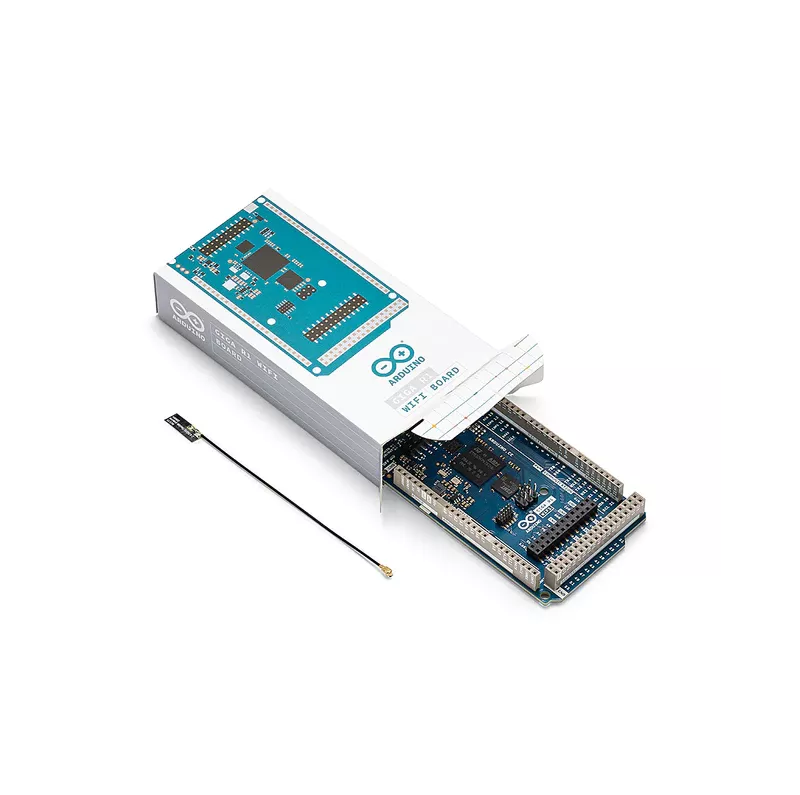

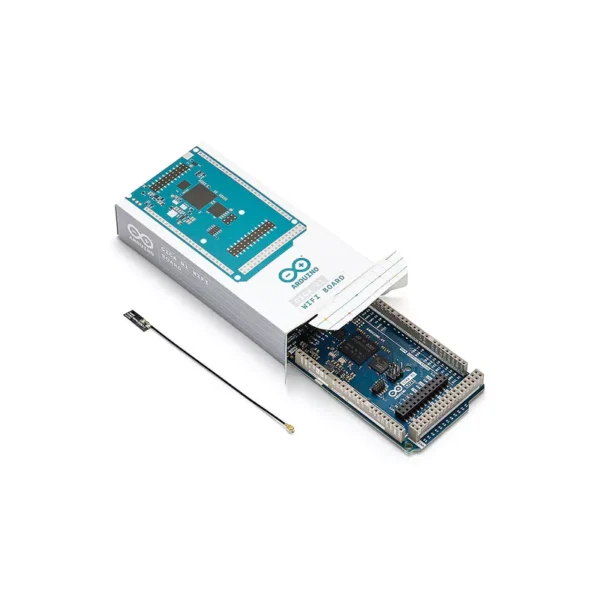

• Connecteur Micro UFL pour antenne externe
• Mémoire STM32H747XI : 2 MB Flash et 1 MB RAM
• AT25SF128A-MHB-T : 16 MB NOR Flash
• AS4C4M16SA : 8 MB SDRAM
• x76 Broches d’E/S numériques
• x12 Broches d’entrée analogique : 12
• x12 Broches PWM : 12
• x2 Broches de sortie analogique (DAC0/DAC1) : 2
• VRTC : pour alimenter le RTC lorsque la carte est éteinte
• Broche OFF : Pour éteindre la carte
• x4 UART
• x3 I2C
• x2 SPI
• Affichage : D1N, D0N, D1P, D0P, CKN, CKP, D68-D75
• Prise audio : DAC0, DAC1, A7
• Connecteur JTAG
• USB 2.0 A (interface hote, à connecter à vos périphériques hors ordinateur)
• USB-C (pour la programmation et l’alimentation)
• Alimentation via USB-C (5V) ou broche VIN (6-24V)
• Tension de fonctionnement du circuit : 3.3V
• Courant continu par broche d’E/S : 8 mA
• CAN (un émetteur-récepteur externe est nécessaire)
• Module Secure Element ATECC608A-MAHDA-T
• Caméra : Connecteur de caméra Arducam à 20 broches
• Permet l’exécution de micropython
• Dimensions : 53 x 101 mm
