Description

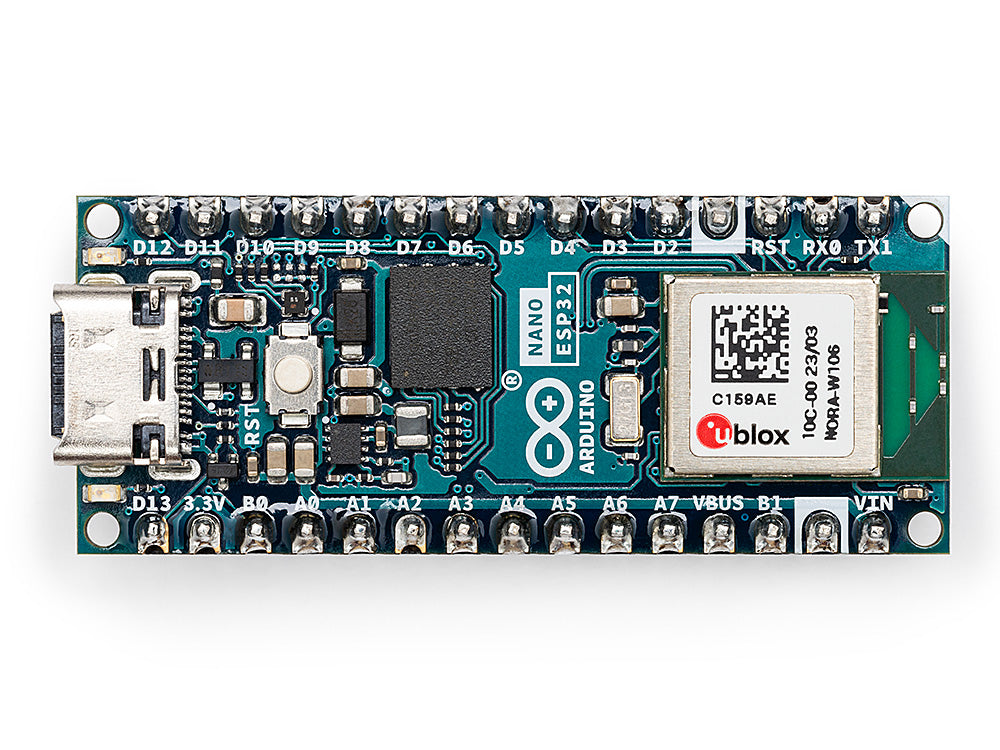

L’Arduino Nano ESP32, une carte au format Nano, repose sur le module ESP32-S3 intégré dans le NORA-W106-10B de u-blox. Pionnière en tant que première carte Arduino entièrement basée sur un ESP32, elle offre une connectivité Wi-Fi et Bluetooth LE.

Le Nano ESP32 est compatible avec l’Arduino IoT Cloud et prend en charge MicroPython, en faisant une carte idéale pour s’initier au développement IoT. Le Nano ESP32 est totalement compatible avec MicroPython. Pour des détails sur la configuration et la prise en main de MicroPython, veuillez consulter docs.arduino.cc/nano-esp32.

L’Arduino Nano ESP32 est capable d’exécuter sans problème du code destiné à d’autres dispositifs ESP32. Il a été spécialement conçu pour assurer une compatibilité totale avec l’écosystème ESP32, simplifiant ainsi le transfert de code existant.

Le Nano ESP32 peut être alimenté de deux façons. Vous avez la possibilité de le connecter via le port USB, ce qui active la broche VBUS en tant que sortie. En alternative, il est également possible de l’alimenter via la broche VIN, acceptant une plage de tension d’entrée comprise entre 5 et 18 volts.

Caractéristiques

MICRO-CONTROLEUR

• Microprocesseur Xtensa Dual-core 32-bit LX7
• Jusqu’à 240 MHz
• 384 kB ROM
• 512 kB SRAM
• 16 kB SRAM dans RTC (mode basse consommation)
• Contrôleur DMA
• Support HID

ALIMENTATION

• Tension de fonctionnement 3,3 V
• VBUS : 5 V via le connecteur USB-C
• VIN : entre 6 et 21 V

CONNECTIVITE

• Wi-Fi
• Bluetooth LE
• Antenne intégrée
• Émetteur/récepteur 2,4 GHz
• Jusqu’à 150 Mbps

BROCHES

• x14 numériques (21x y compris analogiques)
• x8 analogique (disponible en mode RTC)

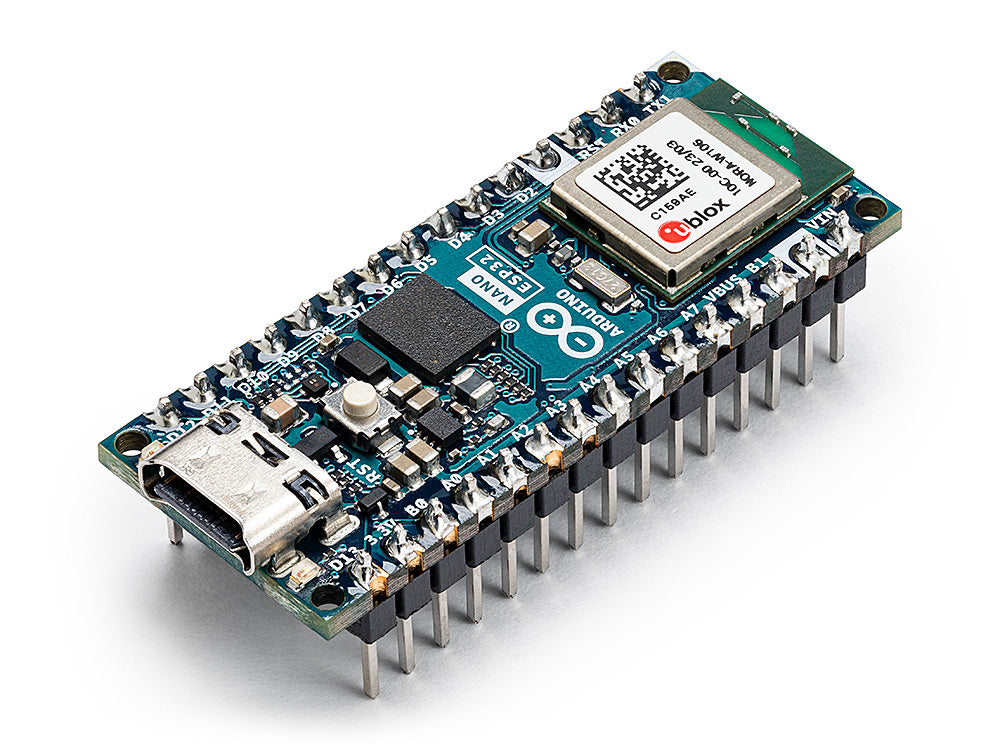

• Version avec connecteurs soudés
• SPI(D11,D12,D13), I2C (A4/A5), UART(D0/D1)

PORTS DE COMMUNICATION

• SPI
• I2C
• I2S
• UART
• CAN (TWAI®)

DETAILS DE CONSOMMATION

• Consommation de 7 μA en mode veille
• Consommation de 240 μA en mode économie d’énergie
• Mémoire RTC
• Coprocesseur ultra-basse consommation (ULP)
• Unité de gestion de l’énergie (PMU)
• ADC en mode RTC

FACTEUR DE FORME

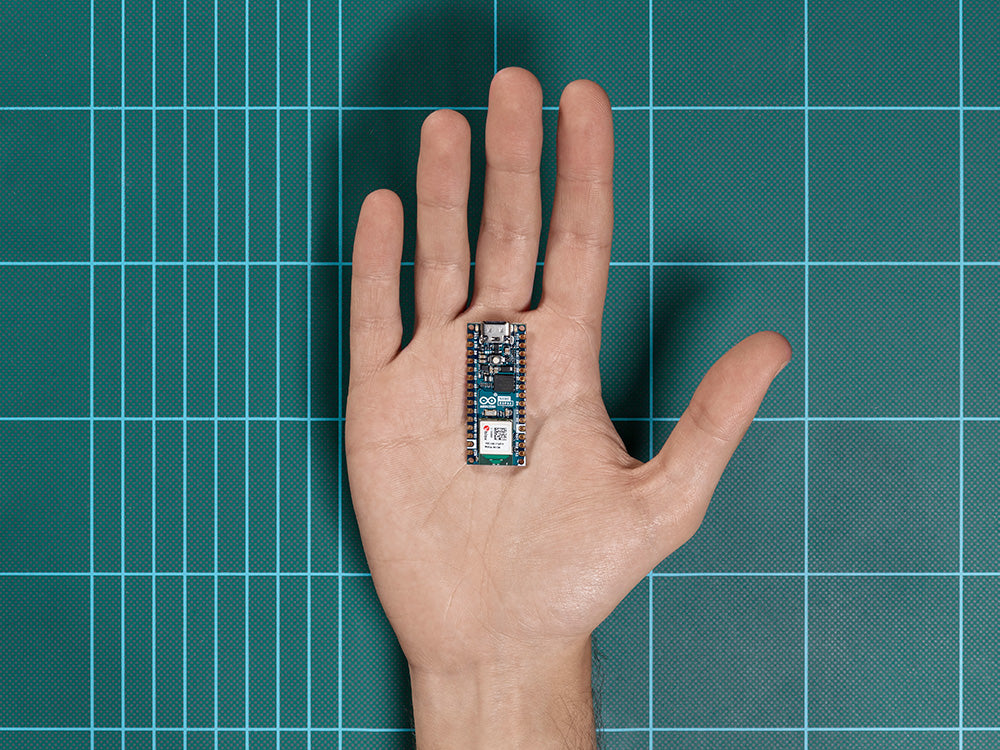

• Dimensions : 4,5 x 1,8 cm
• Poids : 3 g
